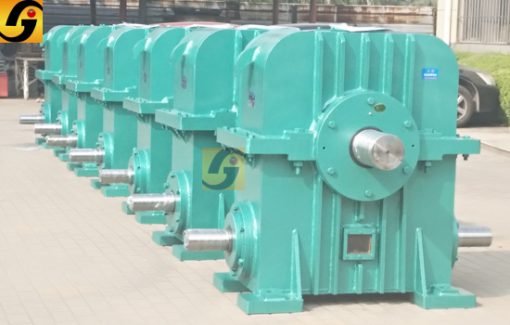

PWU平面二次包絡減速機

? ? PW型平面二次包絡環面蝸桿減速機（GB/T 16446—1996）其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括PWU、PWO、PWS型三種型式，適用于冶金、礦山、起重、運輸、石油、化工、建筑等行業機械設備的減速傳動。

工作條件：兩軸交角為90度；蝸桿轉速不超過1500r/min;工作環境溫度為0-40度，當環境溫度低于0度

或高于40度時，啟動前潤滑油要相應加熱或冷 卻；蝸桿軸可正、反向運轉。
（一）型號與標記
1.型號
（1）PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸桿減速器；
（2）PWO型—蝸桿在蝸輪之上平面二次包絡環面蝸桿減速器；
（3）PWS型—蝸桿在蝸輪之側平面二次包絡環面蝸桿減速器。
