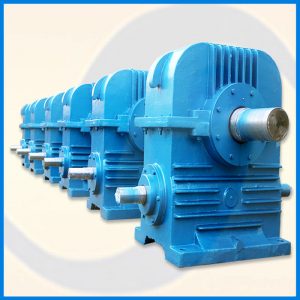

德州金宇公司生產的冷床用減速機的型號為TPU，中心距為500.減速比可選，TPU500減速機為批量生產，許多的冷床生產廠家都在使用我們的產品。

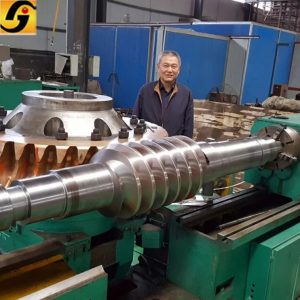

TPU500減速機為平面二次包絡齒型，減速機的加工工藝有很多的不同，蝸桿使用包絡專機加工，要經過粗磨、粗挑、精挑、精磨等工序，在檢驗上要經過齒輪檢測中心進行檢驗。蝸輪在加工過程中使用的是利勃海爾滾齒機，加工精度高。殼體有鑄造和焊接，使用單位可以自行選擇。TPU500平面二次包絡減速機整體效果非常的厚重，蝸桿軸及殼體都是比較重的材料。

鋼廠中，已經軋制成品將通過輥道輸出進入冷床，再由齒條步進式拔齒等形式，將排列在冷床上的工作逐步移向冷床頂端，工作的冷卻效果。

今天我們看到的是中心距560雙級蝸輪蝸桿減速機，這樣的減速機具有平面二次包絡減速機的特點，蝸桿齒面的硬度高，表面經過滲氮后精細磨削而成，精度高，表面光滑。蝸桿加工過程與成形原理吻合度高，傳動精度高。蝸輪為離心澆鑄，這樣的鑄造方式可獲得高的可靠性和大的載荷量。同時蝸輪與蝸桿還有無噪音和穩嚙合的特點，使用壽命比較長。在選擇減速機的時候要注意齒型。

我們現在所使用的平面二次包絡減速機中的蝸桿能多齒同時進入嚙合的狀態，這種結構狀態的減速機增大了接觸面積，同時蝸輪和蝸桿減少了齒面的壓力，可以承受大的沖擊載荷。

平面二次包絡減速機的蝸桿蝸輪的接觸線是沿齒高方向上，并且蝸桿和蝸輪的齒面的嚙合是在接觸線上，這樣的結構具有的相對曲率很小，使接觸應力減少。平面二次包絡蝸輪和蝸桿的嚙合中是兩條接觸線進入工作狀態的，這樣的結構形式原理是增加了嚙合齒數，可以提高承載能力。

平面二次包絡減速機的蝸桿齒面是經過精細磨削，這種蝸桿的表面粗糙度為Ra0.8，蝸桿的幾何尺寸和表面粗糙度，目的是保證耐磨性防止負荷時油膜破壞。蝸桿的的齒面是經過氮化熱處理后精制，齒面的硬度HRC大于等于58，高硬度的蝸桿在設計上是保證有足夠的剛性，這樣的結構形式至于它的彎曲和其他因素不影響上述嚙合特性。

? ? ? ?PWU400的平面二次包絡減速機，這種傳動裝置是一種新型的蝸桿傳動裝置，蝸桿的齒面硬度在HRC58左右，蝸桿的表面經過滲氮后精細磨削而成，經過精細磨制的蝸桿精度等級高，表面的光潔度也高，適用于承載能力大的機械。蝸輪采用磷錫青銅，采用離心澆鑄，這樣的結構選材制成的蝸桿和蝸輪可靠性和載荷量大。

? ? PW型平面二次包絡環面蝸桿減速機（GB/T 16446—1996）其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括PWU、PWO、PWS型三種型式，適用于冶金、礦山、起重、運輸、石油、化工、建筑等行業機械設備的減速傳動。

工作條件：兩軸交角為90度；蝸桿轉速不超過1500r/min;工作環境溫度為0-40度，當環境溫度低于0度

或高于40度時，啟動前潤滑油要相應加熱或冷 卻；蝸桿軸可正、反向運轉。
（一）型號與標記
1.型號
（1）PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸桿減速器；
（2）PWO型—蝸桿在蝸輪之上平面二次包絡環面蝸桿減速器；
（3）PWS型—蝸桿在蝸輪之側平面二次包絡環面蝸桿減速器。

? ? ? ? 平面包絡環面蝸桿減速機是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速機可以廣泛地應用到各種行業。蝸桿的齒面硬度高，一般在HRC58，表面經滲氮后磨削而成。

PWU500立式平面雙包絡減速機無噪音。和穩嚙合。這種減速機的減速比選擇有較大的范圍。同時減速機也節省了能量。

一.概述
平面二次包絡減速器是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速器可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦山、起重、化工、建筑橡塑船舶等行業以及其它機械設備上，適用工作環境溫度為-40度—+40度，輸入軸轉速不大于1500轉/分，蝸桿軸可正、反兩面方向旋轉。此減速器是按照機械行業標準JB-T9051–1999《平面包絡環面蝸桿減速器》設計制造。

二、產品簡介
平面二次包絡環面蝸桿傳動于1971年的一種新型蝸桿傳動裝置，這種蝸桿輪副具有以下特點：
蝸桿齒面硬度高（HRC58），表面經滲氮后精細磨削而成，精度高，表面光滑。
加工過程與成形原理吻合度高，傳動精度高。
蝸桿與蝸輪的嚙合為多齒接觸，每齒為瞬時雙線接觸，齒面接觸區可達百分至70以上。
嚙合面的綜合曲率半徑大。
接觸線與相對速度方向夾角大，動壓油膜形成及保持性好。
此種蝸輪副承載能力大，傳動效率高，耐磨損，可廣泛地應用于冶金、礦山、化工、建筑、橡塑，船舶等各種行業中。
平面二次包絡蝸輪副的技術特征：
平面二次包絡蝸輪副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而形成的（圖一）

用這種方法加工出的平面二次包絡蝸桿副，具有以下特征：
1.承載能力大
平面二次包絡環面蝸桿能多齒同時進入嚙合，增大了接觸面積，減少了齒面壓力，承受大的沖擊載荷。（圖二）
蝸桿蝸輪的接觸線是沿齒高方向上，并且齒面的嚙合是在接觸線上，具有很小的相對曲率，使接觸應力減少。（圖三）

蝸桿和蝸輪在嚙合中同時有兩條接觸線進入工作區域。這和增加嚙合數一樣，可提高承載能力。（圖四）

精細磨削的蝸桿齒面，表面精糙度Ra0.8。高質量的蝸桿幾何尺寸和表面粗糙度，保證耐磨防止大負荷時油膜破壞。（圖五）

2.高/效率
大的滑動角
由于接觸線和相對滑移速度方向之間有很大的滑動角并且沿滑動的方向相對曲率半徑大，導致齒面間良好的潤滑條件是高/效率的主要原因（圖六）

小的嚙合摩擦系數
齒面潤滑角大，嚙合中容易形成動壓油膜，減少齒面磨損，精度磨削后的蝸桿可使嚙合摩擦系數降至低限度。

3.無噪音和穩嚙合
為了防止處于嚙合時的蝸桿不產生沖擊和振動，對蝸桿入口和出口處進行了倒坡修型處理。（圖七）
4.在設計中使環面蝸桿通過簡單地增中頭數，使其傳動比可有較大范圍，因此在一個單級減速器中有較大的傳動比選擇。

5.高質量的材質及熱處理方法
平面二次包絡環面蝸桿減速器中的蝸桿是高質量的鉻鉬鋼離子氮化處理，蝸輪是離心鑄造磷錫青銅，制成可獲得高的可靠性和大的載荷量。
6.結構緊湊合理
平面二次包絡環面蝸桿減速器能傳遞很高的功率，且在此功率值下結構十分緊湊合理。
7.節省能量
平面二次包絡環面蝸桿減速器除高/效率的特點外，節能特點十分顯著，尤其在長時期運轉時特別明顯。
8.使用壽命長
在您的設備上使用平面二次包絡環面蝸桿減速器，不僅可以縮小減速器的體積，而且可以使整臺設備的使用性能得 到改善，延長使用壽命，減少設備維護修理時間，使您獲得更高的效益。

三、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS
其中：TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環面蝸桿減速器、蝸桿可在蝸輪之上、之下、水平之側或垂直之側。、
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器

PW型平面二次包絡環面蝸桿減速機（GB/T 16446—1996）其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括PWU、PWO、PWS型三種型式，適用于冶金、礦山、起重、運輸、石油、化工、建筑等行業機械設備的減速傳動。

工作條件：兩軸交角為90度；蝸桿轉速不超過1500r/min;工作環境溫度為0-40度，當環境溫度低于0度

或高于40度時，啟動前潤滑油要相應加熱或冷 卻；蝸桿軸可正、反向運轉。
（一）型號與標記
1.型號
（1）PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸桿減速器；
（2）PWO型—蝸桿在蝸輪之上平面二次包絡環面蝸桿減速器；
（3）PWS型—蝸桿在蝸輪之側平面二次包絡環面蝸桿減速器。
2.標記

（二）型式及主要尺寸
1.PWU型減速器
（1）整體式PWU型減速器主要尺寸見圖1和表1
（2）剖分式PWU型減速器主要尺寸見圖2和表2
2.PWO型減速器
（1）整體式PWO型減速器主要尺寸見圖3和表3
（2）剖分式PWO型減速器主要尺寸見圖4和表4
3.PWS型減速器
PWS型減速器主要尺寸見圖5和表5

?冷床配套TPU500蝸輪蝸桿減速機，德州金宇減速機批量生產，技術問題可咨詢技術部。
